Alphabete von Menschen mit Behinderung

Die Raphigrafie (auch Raphigraphie, Raphigraphy, Rafigraphie, Rafigraphy)


Die optisch lesbare Punktschrift von Louis Braille 1839.

Text 'die Raphigrafie' in Raphigrafie

Nachdem sich die Punktschrift von Louis Braille als effektive Blindenschrift langsam durchsetzte, entstand ein neues Problem: Braille's Mitschüler wollten nun auch Briefe nach Hause schreiben, aber dort konnte niemand ihre Schrift lesen. Deshalb entwickelte Louis Braille ein weiteres Punktschrift-System, mit dessen Hilfe die blinden Schüler auch Angehörigen und Freunden schreiben konnten, die die Brailleschrift nicht lesen konnten.


Farbbild von Louis Braille

Im Jahre 1839 veröffentlichte er seine neue Punktschrift, die später den Namen Raphigraphie erhalten sollte, in einer kleinen Broschüre. Diese enthielt lange Zahlenkolonnen, mit deren Hilfe die Klein- und Großbuchstaben des lateinischen Alphabets sowie Ziffern und Satzzeichen nur aus Punkten gebildet werden konnten.   Seine Schriftzeichen waren bis 10 Punkte hoch (weshalb die Schrift im englischen Decapoint genannt wurde) und unterschiedlich breit. Durch diesen Zahlencode waren die Blinden erstmals in der Lage, lateinische Buchstaben sauber zu schreiben!

Text 'von Louis Braille' in Raphigrafie

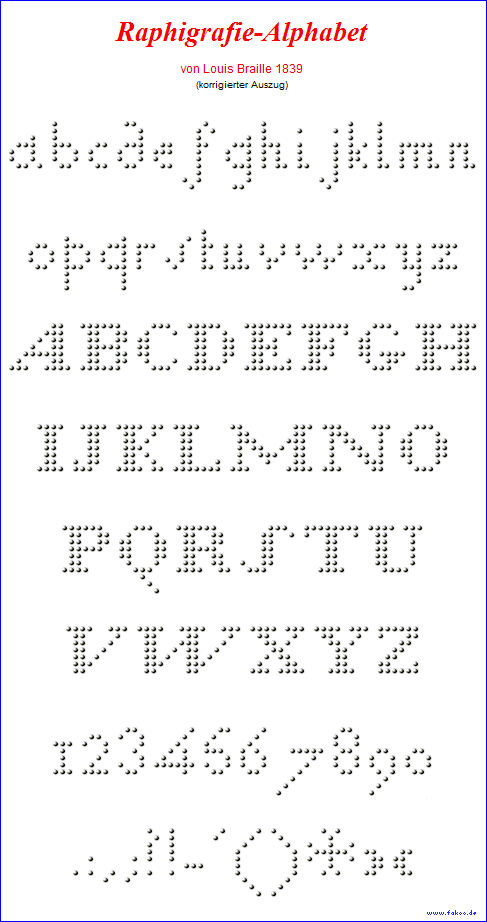

Raphigrafie-Alphabet

Raphigraphy-Alphabet
        ---------- Tabelle Raphigrafie-Alphabet: ----------
        Korrigierter Auszug von Alexander Fakoó (ohne die französischen Umlaute)

        Die Zeichen des Raphigrafie-Alphabetes bestehen jeweils aus 10 Zeilen
        und beliebig vielen Spalten:
          Zeile 1:  [1] [1] ...
          Zeile 2:  [2] [2] ...
          Zeile 3:  [3] [3] ...
          Zeile 4:  [4] [4] ...
          Zeile 5:  [5] [5] ...
          Zeile 6:  [6] [6] ...
          Zeile 7:  [7] [7] ...
          Zeile 8:  [8] [8] ...
          Zeile 9:  [9] [9] ...
          Zeile 10: [0] [0] ...

        Die Punkte-Belegung wird deshalb im folgenden spaltenweise angegeben
        (Spalte1) (Spalte2) (Spalte3) (Spalte4) und so weiter.
        Die Punkte zählen immer von oben nach unten, der Punkt in Zeile 10
        wird in der folgenden Tabelle mit 0 bezeichnet:

        _Kleinbuchstaben
        Zeichen a   =    P56 + P47 + P47 + P3456 + P7
        Zeichen b   =    P123456 + P47 + P47 + P56
        Zeichen c   =    P56 + P47 + P47
        Zeichen d   =    P56 + P147 + P147 + PP23456
        Zeichen e   =    P56 + P457 + P457
        Zeichen f   =    P9 + P0 + P23456789 + P14 + P2
        Zeichen g   =    P56 + P470 + P470 + P3456789
        Zeichen h   =    P1234567 + P4 + P4567 + P7
        Zeichen i   =    P24567 + P7
        Zeichen j   =    P9 + P0 + P2456789
        Zeichen k   =    P1234567 + P56 + P47
        Zeichen l   =    P1234567 + P7
        Zeichen m   =    P4567 + P4 + P4567 + P4 + P4567 + P7
        Zeichen n   =    P4567 + P4 + P4567 + P7
        Zeichen o   =    P56 + P47 + P47 + P56
        Zeichen p   =    P34567890 + P47 + P47 + P56
        Zeichen q   =    P56 + P47 + P47 + P34567890
        Zeichen r   =    P4567 + P4 + P4
        Zeichen s   =    P6 + P7 + P456 + P3
        Zeichen t   =    P234567 + P47
        Zeichen u   =    P4567 + P7 + P4567 + P7
        Zeichen v   =    P45 + P67 + P6 + P45
        Zeichen w   =    P45 + P67 + P6 + P45 + P67 + P6 + P45
        Zeichen x   =    P47 + P47 + P56 + P47 + P47
        Zeichen y   =    P4 + P45670 + P70 + P456789
        Zeichen z   =    P47 + P467 + P457 + P47

        _Großbuchstaben
        Zeichen A   =   P 7 + P 67 + P 57 + P 45 + P 35 + P 257 + P 1234567 + P 1234567 + P 7
        Zeichen B   =   P 17 + P 1234567 + P 1234567 + P 147 + P 147 + P 1234567 + P 2356
        Zeichen C   =   P 345 + P 23456 + P 17 + P 17 + P 17 + P 26
        Zeichen D   =   P 17 + P 1234567 + P 1234567 + P 17 + P 17 + P 23456 + P 345
        Zeichen E   =   P 17 + P 1234567 + P 1234567 + P 147 + P 13457 + P 17 + P 1267
        Zeichen F   =   P 17 + P 1234567 + P 1234567 + P 147 + P 1345 + P 1 + P 12
        Zeichen G   =   P 345 + P 23456 + P 17 + P 157 + P 1567 + P 256 + P 5
        Zeichen H   =   P 17 + P 1234567 + P 1234567 + P 147 + P 4 + P 147 + P 1234567 +
                        P 1234567 + P 17
        Zeichen I   =   P 17 + P 1234567 + P 1234567 + P 17
        Zeichen J   =   P 67 + P 17 + P 1234567 + P 123456 + P 1
        Zeichen K   =   P 17 + P 1234567 + P 1234567 + P 147 + P 35 + P 1267 + P 17
        Zeichen L   =   P 17 + P 1234567 + P 1234567 + P 17 + P 7 + P 7 + P 67
        Zeichen M   =   P 17 + P 1234567 + P 237 + P 34 + P 45 + P 56 + P 5 + P 4 + P 37 +
                        P 1234567 + P 1234567 + P 17
        Zeichen N   =   P 17 + P 1234567 + P 127 + P 23 + P 34 + P 45 + P 56 + P 167 +
                        P 1234567 + P 1
        Zeichen O   =   P 345 + P 23456 + P 17 + P 17 + P 17 + P 23456 + P 345
        Zeichen P   =   P 17 + P 1234567 + P 1234567 + P 147 + P 14 + P 1234 + P 23
        Zeichen Q   =   P 345 + P 23456 + P 17 + P 178 + P 179 + P 234560 + P 345
        Zeichen R   =   P 17 + P 1234567 + P 1234567 + P 147 + P 14 + P 123456 + P 23567 + P 7
        Zeichen S   =   P 6 + P 7 + P 7 + P 234567 + P 123456 + P 1 + P 1 + P 2
        Zeichen T   =   P 12 + P 1 + P 17 + P 1234567 + P 1234567 + P 17 + P 1 + P 12
        Zeichen U   =   P 1 + P 123456 + P 1234567 + P 17 + P 7 + P 17 + P 123456 + P 1
        Zeichen V   =   P 1 + P 1234567 + P 1234567 + P 16 + P 5 + P 4 + P 13 + P 12 + P 1
        Zeichen W   =   P 1 + P 1234567 + P 1234567 + P 16 + P 5 + P 4 + P 13 + P 1234567 +
                        P 1234567 + P 16 + P 5 + P 4 + P 13 + P 12 + P 1
        Zeichen X   =   P 17 + P 1267 + P 12357 + P 134 + P 457 + P 13567 + P 1267 + P 17
        Zeichen Y   =   P 1 + P 12 + P 1237 + P 134567 + P 4567 + P 137 + P 12 + P 1
        Zeichen Z   =   P 1267 + P 1567 + P 1457 + P 1347 + P 1237 + P 1267

        _Ziffern
        Zeichen 1   =   P37 + P34567 + P37
        Zeichen 2   =   P37 + P267 + P257 + P347
        Zeichen 3   =   P26 + P17 + P147 + P2356
        Zeichen 4   =   P6 + P56 + P46 + P36 + P24567 + P16
        Zeichen 5   =   P346 + P247 + P147 + P156
        Zeichen 6   =   P456 + P37 + P247 + P156
        Zeichen 7   =   P0 + P9 + P48 + P47 + P46 + P45 + P4
        Zeichen 8   =   P2356 + P147 + P147 + P2356
        Zeichen 9   =   P560 + P479 + P48 + P567
        Zeichen 0   =   P56 + P47 + P47 + P56

        _Satzzeichen
        Zeichen .   =   P7
        Zeichen :   =   P57
        Zeichen ,   =   P8 + P7
        Zeichen ;   =   P8 + P57
        Zeichen ?   =   P13457 + P2
        Zeichen !   =   P123457
        Zeichen -   =   P5 + P5 + P5
        Zeichen '   =   P2 + P1
        Zeichen (   =   P4567 + P38 + P29 + P10
        Zeichen )   =   P10 + P29 + P38 + P4567
        Zeichen *   =   P35 + P4 + P147 + P23456 + P147 + P4 + P35
        Zeichen «   =   P56 + P4567 + P47
        Zeichen »   =   P47 + P4567 + P56
        ------------- Ende Raphigrafie-Alphabet ---------------
        Seitenanfang

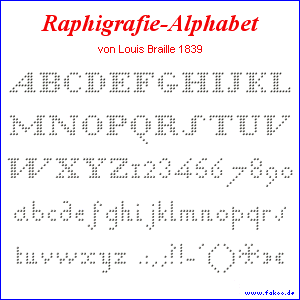

grafische Druck-Versionen des Raphigrafie-Alphabets



In seiner Aufstellung sind Spalte für Spalte die zu setzenden Punkte angegeben. Auch alle französischen Umlaute (17 Stück) sowie Ziffern und Satzzeichen wurden definiert. Besonders die Großbuchstaben bestechen durch eine bis ins Detail ausgearbeitete Nachbildung von SerifenBuchstaben. Mit dieser Schrift wurden weit vor der Erfindung des Computers Schriftzeichen das erste mal in Form von Punkten in einem Raster eindeutig definiert, das heißt digitalisiert.

Im Vergleich mit der Schrift von Valentin Haüy fällt auf, dass die Kleinbuchstaben und Ziffern der Raphigrphy denen von Haüy sehr start ähneln und damit die Haüy-Schrift als wahrscheinliche Quelle angenommen werden kann.

Muster-Buchstaben A f Q w Y 9 in Raphigrafie zur Darstellung des Rasters von 10 Punkten in der Höhe


Buchseite von TABLEAU CHIFFRÉ DE LA FORME DES LETTRES mit den Buchstaben von a bis w

Auszug aus der Broschüre von Louis Braille von 1839:

TABLEAU CHIFFRÉ DE LA FORME DES LETTRES
a.5 6 | 4 7 | 4 7 | 3 4 5 6 | 7.
b.1 2 3 4 5 6 | 4 7 | 4 7 | 5 6.
c.5 6 | 4 7 | 4 7.
d.5 6 | 1 4 7 | 1 4 7 | 2 3 4 5 6.
e.5 6 | 4 5 7 | 4 5 7.
f.9 | 10 | 2 3 4 5 6 7 8 9 | 1 4 | 2.
g.5 6 | 4 7 10 | 4 7 10 | 3 4 5 6 7 8 9.
...
ç.5 6 | 4 7 10 | 4 7 9.
æ.5 6 | 4 7 | 4 7 | 3 4 5 6 | 4 5 7 | 4 5 7.
œ.5 6 | 4 7 | 4 7 | 5 6 | 4 5 7 | 4 5 7.
é.5 6 | 2 4 5 7 | 1 4 5 7.
à.5 6 | 1 4 7 | 2 4 7 | 4 5 6 | 7.
è.5 6 | 1 4 5 7 | 2 4 5 7.
ì.1 | 2 4 5 6 7 | 7.
...
A.7 | 6 7 | 5 7 | 4 5 | 3 5 | 2 5 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 7.
B.1 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 4 7 | 1 4 7 | 1 2 3 4 5 6 7 | 2 3 5 6.
C.3 4 5 | 2 3 4 5 6 | 1 7 | 1 7 | 1 7 | 2 6.
D.1 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 7 | 1 7 | 2 3 4 5 6 | 3 4 5.
E.1 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 4 7 | 1 3 4 5 7 | 1 7 | 1 2 6 7.
F.1 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 4 7 | 1 3 4 5 | 1 | 1 2.
G.3 4 5 | 2 3 4 5 6 | 1 7 | 1 5 7 | 1 5 6 7 | 2 5 6 | 5.
H.1 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 4 7 | 4 | 1 4 7 | 1 2 3 4 5 6 7 | 1 2 3 4 5 6 7 | 1 7.
...

Quelle: PROCÉDÉ POUR REPRÉSENTER PAR DES POINTS LA FORME MÊME DES LETTRES


Auszug aus der taktilen Tabelle der Raphigrafie-Zeichen (mit Fehlern)

taktiles Decapoint-Muster, Auszug aus einem Brief

Geschrieben wurde vorrangig in Kleinbuchstaben, aber auch diese waren wegen ihrer Höhe von bis zu 10 Punkten trotz Raster für Blinde nicht einfach zu schreiben.

Es dauerte daher nicht lange, bis Braille's blinder Freund Pierre François Victor Foucault die erste Apparatur baute, die die Punkte der Zeichen spaltenweise in das Papier drücken konnte. Dieser Apparat (Raphigrafie Maschine) von 1841 hieß Le Raphigraphe ('der Raphigraph'), wodurch auch die Punktschrift ihren Namen Raphigrafie (auch Raphigraphie oder Raphigraphy geschrieben) erhalten hat.

Foto des 'Le Raphigraphe' mit seinen 10 halbkreis-förmig angeordneten Sticheln


In Spanien wurde eine 10-Punkt-Schrift unter dem Namen Ballu Writing genutzt, wobei mit speziellen Punktschrifttafeln geschrieben wurde. Als dann später die ersten Schreibmaschinen erfunden wurden, verdrängten diese trotz Unmöglichkeit für Blinde, deren Schrift zu lesen, schnell die komplizierte Raphigraphie bzw. Decapoint oder Ballu, die dadurch wieder in Vergessenheit gerieten.

Cover des Buches 'Louis Braille, a touch of genius' von Michael Mellor
In diesem Buch wird auch die 10-Punkt-Schrift erwähnt.

Der Größenvergleich der Raphigrafie mit der Brailleschrift macht deutlich, warum diese Schrift von den Blinden nicht lange benutzt wurde. Der Schreibaufwand per Hand war doch zu gewaltig und damit viel zu langsam für eine effektive Korrespondenz zwischen Blinden und Sehenden. Für Blinde war diese Schrift nicht lesebar, ohne die gebildeten Buchstaben mit den Fingern vollständig abzufahren. Mit dem Raphigraphen wurde die Schrift noch feiner geschrieben, um Platz zu sparen, diese konnte dann aber von Blinden auch nicht mehr gelesen werden.


der Begriff 'dot-writing' in Braille, Raphigrafie und Fakoo zum Vergleich

Eine echte Alternative ist jetzt die Fakoo-Schrift mit einer Buchstabenhöhe von maximal 3 Punkten. Mit ihr kann sich der Traum erfüllen, dass Blinde eine Schrift nutzen können, die sie einfach lesen und schreiben können und die trotzdem auch von Sehenden lesbar und nutzbar ist. Ausgangspunkt für die Entwicklung der
Fakoo-Schrift war die Idee von
L O U I S   B R A I L L E
für seine Raphigraphy zur Verbesserung der Kommunikation zwischen Blinden, Sehbehinderten und Sehenden.


FAKOOSY klein (Beschreibung siehe fakoosy.txt)

Fakt ist: die Raphigrafie von 1839 war der erste Digitalfont der Welt!
die Raphigrafie setzte bereits 1839 Buchstaben aus Punkten in einem Raster zusammen

Raphigrafie-Font
Download: Raphigrafie-TTF-Schriftart (Font)
